越来越严格的港口排放管理规则
，对船舶岸电设施建设和使用提出了更高要求
，作为船舶岸电的头部供应商
，必发bifa对港口岸基电源需求有完美的解决方案和运行业绩
，助力绿色港口发展。

01 解决方案

岸基电源系统为船舶靠岸后提供电源
，岸上电网经过变换适配后
，能够为各类电制和供电要求的船型提供停泊的可靠电力供应
，并完成计量、监控等功能。系统可提供适配船舶所需的400V/50Hz、6kV/50Hz、10kV/50Hz
，440V/60Hz、6.6kV/60Hz、11kV/60Hz 等多种电制。

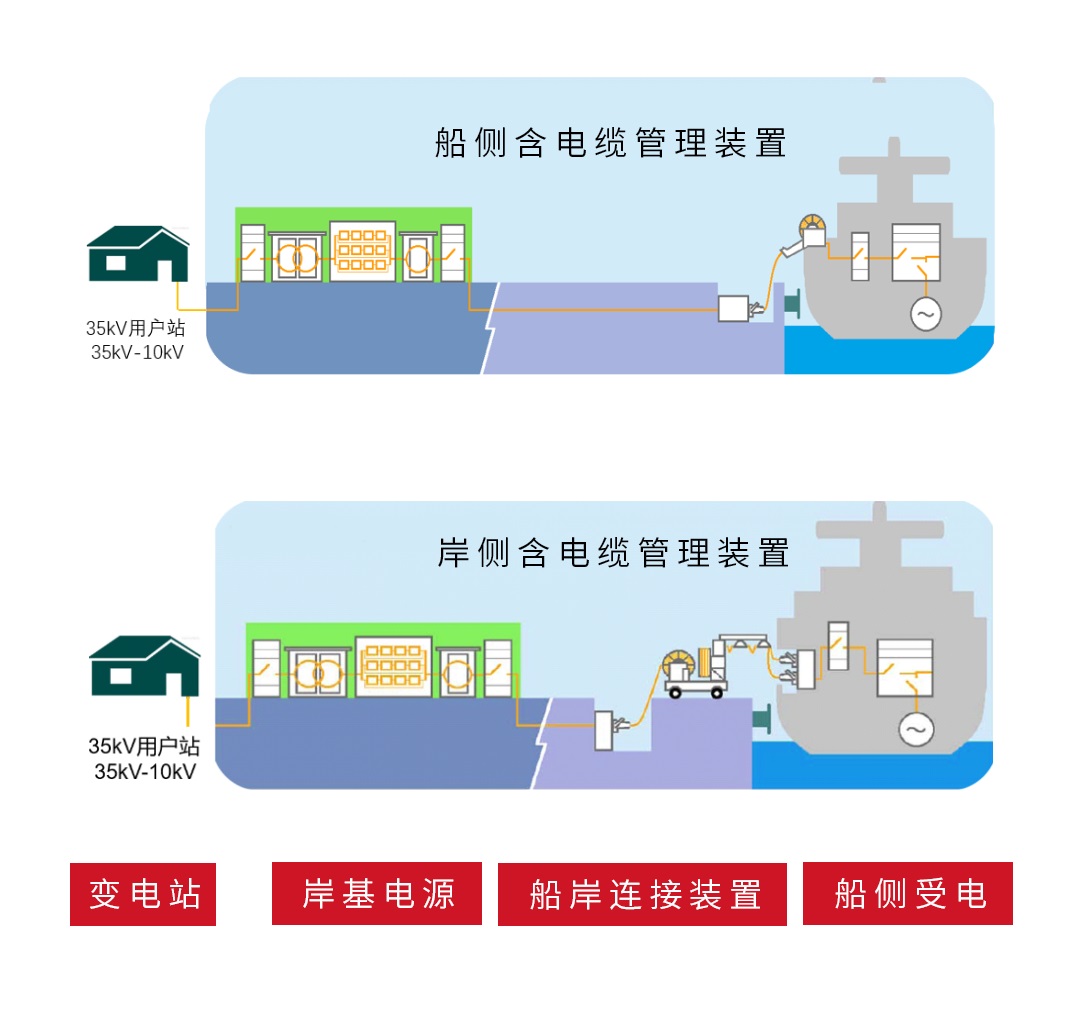

02 系统组成

配电；つ？：输入开关柜、输入变压器、输出变压器、输出开关柜

电源变换？：变频单元、滤波单元、辅助单元

智能监控？：监控单元、；ず图屏康ピ

船岸连接？：电缆、插座箱、电缆管理装置

03 系统功能

1、 可提供输出为直流、交流的各种电制。

2、 可提供储能接口
，通过快速插头接入岸电直流母线
，主动力电源失电时维持为船舶供电。

3、 产品具有设备尺寸小、功率密度高、易于安装与维护等特点。

4、 适应码头高盐雾、高湿、高腐蚀性等恶劣的环境。

5、 系统具有高的动态响应能力
，匹配船舶负载需求。

04 技术参数

额定容量：0.4MVA～20MVA

额定输入电压：400V/6kV/10kV（±10%）

额定输入频率：50Hz（±10%）

输出电压：440V/6.6kV/11kV可调

输出频率：50/60Hz可调

输出电压THD：≤3%

输入电流THD：≤4%

过载能力：120% 60s
，150%3s可定制

总效率：≥95%

输入功率因数：≥95%

输出电压不平衡度：≤3%

稳态电压/频率变化：-2%～2%
，-1%～1%

瞬态电压/频率变化：-15%～20%
，10%～10%

电压/频率恢复时间：≤0.5s

冷却方式：水冷/风冷

噪音等级：≤85dB

防护等级：IP20,IP54可定制

海报高度：<1000m

运行环境：环境温度0~40℃

设备工作制：满载连续运行

05 必发bifa优势

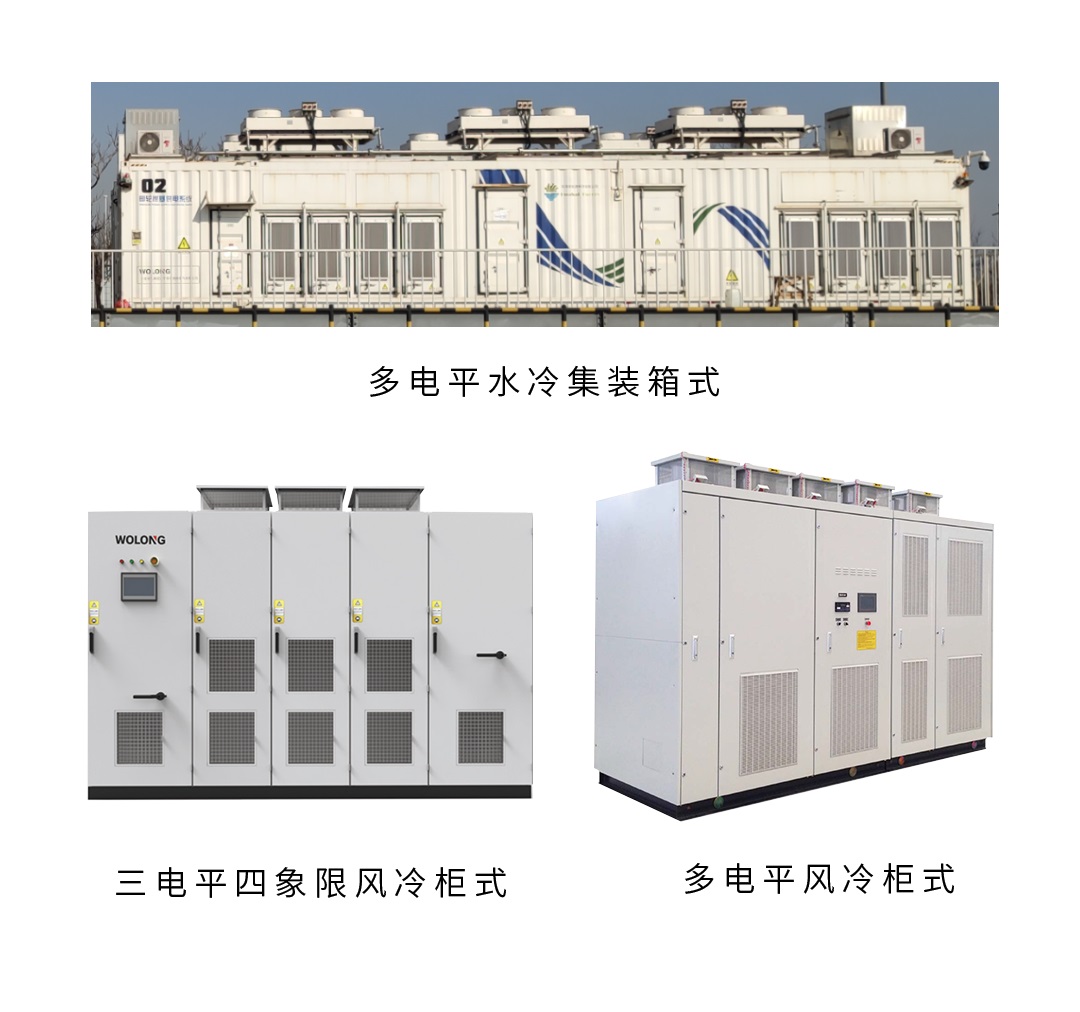

1、 提供多种方案选择适配
，可依据拓扑方式、能量回馈方式、散热方式、产品结构方式等需求提供最优配置方案。

2、 具有全面的岸电专项功能处理方案
，如安全回路；ぁ⒛婀β蚀怼⒌鹊缥淮怼⒈溲蛊骼擞恳种啤⑽薹烨谢坏榷嘞畎兜缦低彻δ。

3、 EPC工程总包经验丰富
，为岸基电源系统的设计、采购、制造、建设、运营提供工程化的全套解决方案。

4、 智能监控系统一体化开发
，具有历史数据查询、曲线记录、事件追忆、电量报表和远程网络监控等功能
，对系统设备实现全生命周期管理。

5、 软实力领先
，为岸电标准委员会副主任委员单位
，参与多项标准编制
，参与岸电课题的国家重大专项课题
，获得中国机械工业科学技术奖一等奖。
